FW-5999 | Fahrwagen

Fahrwagen zum Transport und zur Übergabe von Türen zwischen Presse und Weiterbearbeitung.

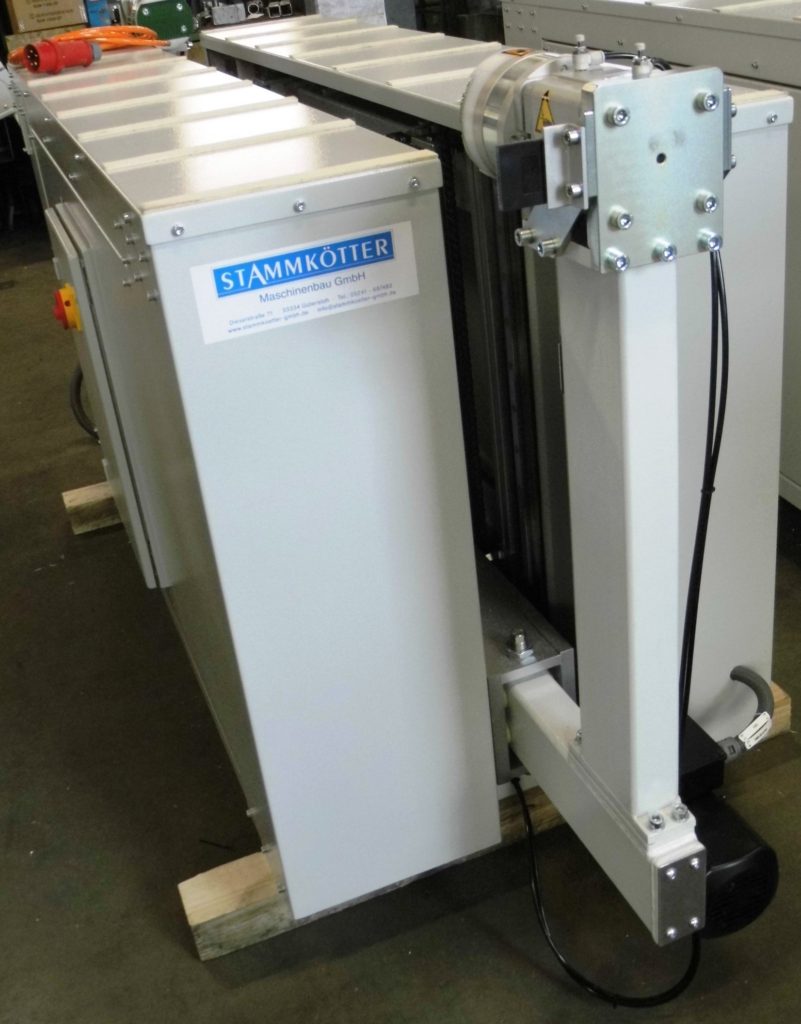

HTMV | Tür-Montagevorrichtung

Elektro-Pneumatische Vorrichtung zum horizontalen Spannen und Wenden für Platten und Türen zur Qualitätsprüfung oder Nacharbeit.

Zwei Pneumatikzylinder werden auf passende Höhe gestellt. Dann wird ein Produkt auf den Tisch gelegt. Mit Drücken der 2-Handbedienung wird das Produkt pneumatisch gespannt. Ist dieses gespannt, wird es durch
nochmaliges Betätigen der 2-Handbedienung angehoben. Nun kann das Produkt frei um 360° gedreht werden.

Hier eine Vorrichtung für Türen:

min. Türblatthöhe 1.850 mm
max. Türblatthöhe 2.500 mm
max. Türblattbreite 1.260 mm
max. Türblattgewicht 120 kg

Ausstattung:

  • Breitenverstellung für die Türhöhe mittels Handrad und einer Rechts-/Links-Spindel; für eine schnellere Verstellung gibt es die Möglichkeit, dass das Handrad mit einem Akkuschrauber und
    einem Fitschen-Dreher bewegt wird.
  • 2 Grundpositionen für unterschiedlich starke Produkte
  • Bedienung erfolgt über eine ortsgebundene 2-Handbedienung
  • Klemmung des Produktes mittels Pneumatikzylinder
  • Tischauflage mit breiten Filzstreifen

LAM-1400-D | Leimwerk

Die Leimauftragsmaschine LAM-1400-D ist in einer Inline-Ausführung einer Presse vorgelagert. Die maximale Geschwindigkeit von 55 m/min wird von dieser Maschine vorgegeben.

Es wird in dieser Anwendung Leim oder Kleber (ein- oder beidseitig) auf Innenraumtüren aufgewalzt. Prinzipiell sind alle planparallelen, flächigen Werkstücke zu verarbeiten. Das Material können lackierte oder beschichtete Holzwerkstoffe oder Holzfaserwerkstoffe sein wie z. B. Massivholz, Sperrholzplatten, Spanplatten, Hartfaserplatten oder MDF-Platten.

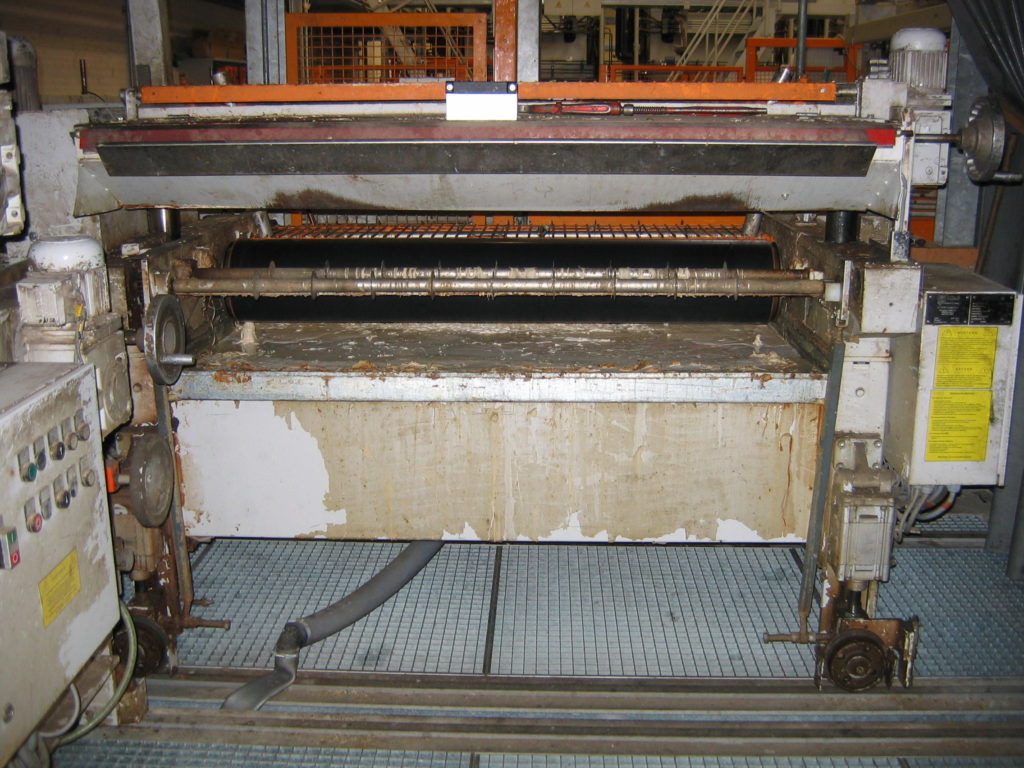

altes Leimwerk

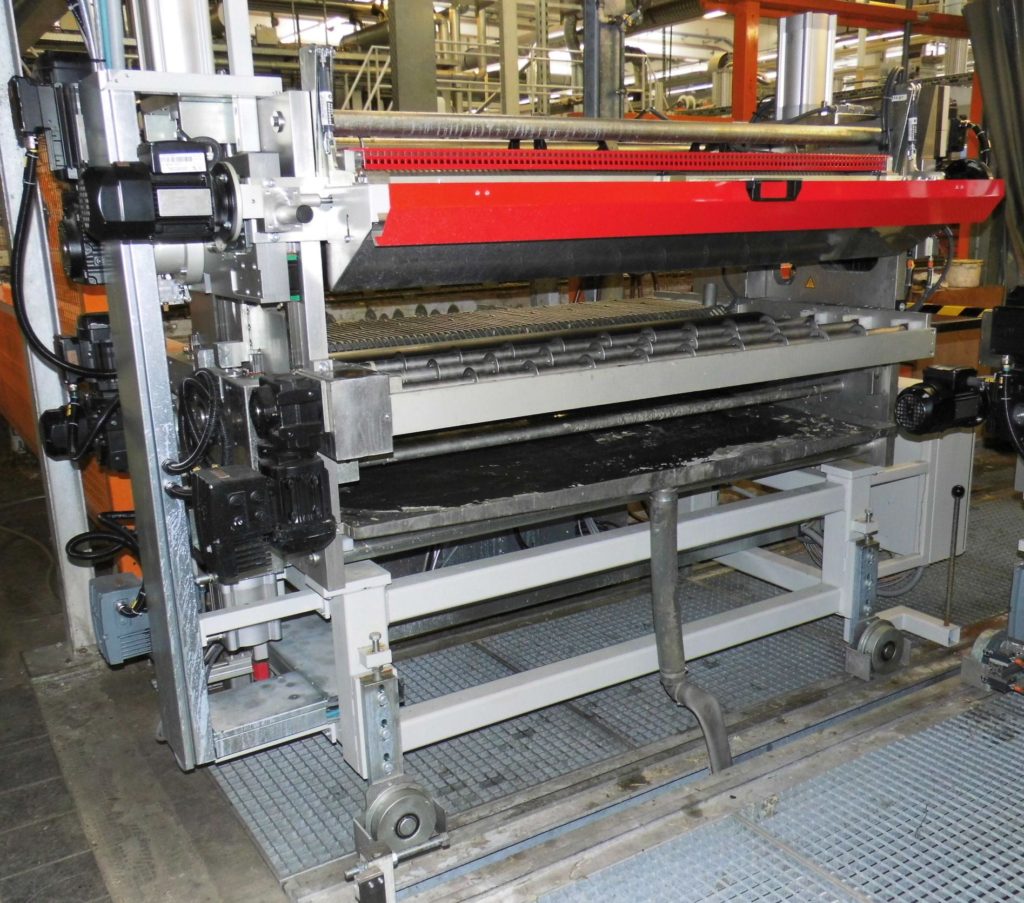

LAM-1400-D

Aufbau:

  • stabiles Stahlgestell mit 4 Spurkranzrädern und einer Niro-Auffangwanne mit einem Ablauf
  • Spritzschutz durch einen doppelwandigen Aufbau der Leimeinheit
  • Der Materialtransport erfolgt über steckbare Scheibenrollen. Diese sind ohne Werkzeug ein- und ausbaubar.
  • Leimwerk unten besteht aus: 1 Leimauftragswalze und 1 Dosierwalze
  • Dosierspalt-Verstellung mittels Spindelhubgetriebe
  • pneumatische Hubeinrichtung zum Wegtakten des unteren Leimwerks
  • schneller Walzentausch ohne Kugellager durch Aufnahme in einem Walzenschloss
  • Gummierung der Walzen nach Kundenwunsch
